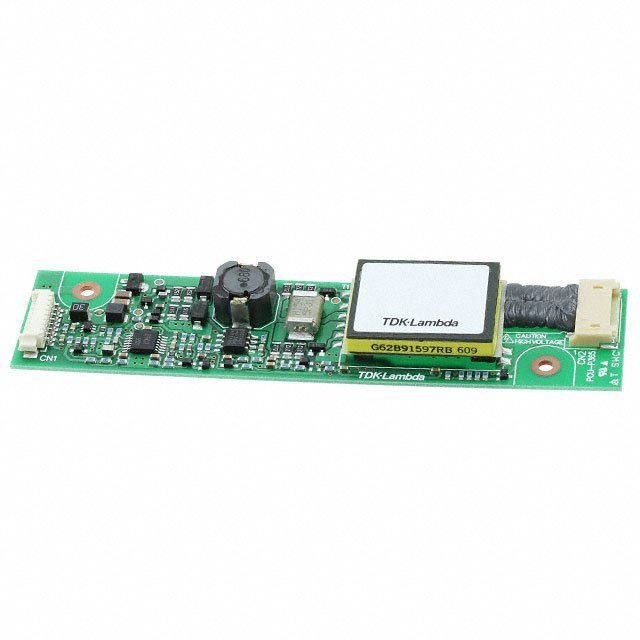

उत्पाद विवरण:
|
| आपरेटिंग तापमान: | -10 से + 70 ℃ | भंडारण तापमान: | -30 से + 85 ℃ |
|---|---|---|---|
| वजन: | 20 ग्राम | संचालन आर्द्रता अनुपात: | 95MaxRH% |
| आयाम (WxDxH: | 103x30x8 (* 3) मिमी | डी/सी: | 18+ |
| गुणवत्ता: | नए और मूल | आवेदन: | इलेक्ट्रॉनिक घटक |
| हाई लाइट: | 12v ccfl पलटनेवाला,एलसीडी ccfl पलटनेवाला |
||
1.Features
● 2-आउटपुट
● लागू पैनल का आकार *: 5 से 6 इंच
● चमक नियंत्रण समारोह (पल्स वाइड मॉड्यूलेशन मोड) के साथ।
● चिराग से बाहर निकलने के लिए एक संवेदनशील कार्य के साथ (अलार्म आउटपुट)
● उच्च वोल्टेज जनरेटर (एक टर्मिनल और एक पैटर्न) में, सिलिकॉन आवेदन द्वारा एक विरोधी धूल उपाय किया जाता है।
2.Electrical लक्षण
| मैं मंदिर | इकाई | प्रतीक | विशिष्ट कटियन | शर्त | ||||||||
| मिनट | typ | अधिकतम | विन (वी) | Vrmt (वी) | VBR (वी) | RBR (kΩ) | टा (℃) | आरएल (kΩ) | टिप्पणी | |||
आउटपुट करेंट | mArms | मैं बाहर हूं (अधिकतम डिमर) | 4.5 | 5.0 | 5.5 | 12 ± 1.2 | 5 | 0 | - | -10 से +70 | 63 | वोल्टेज डिमर (* 1) |
| 4.5 | 5.0 | 5.5 | 12 ± 1.2 | 5 | - | 0 | -10 से +70 | 63 | वॉल्यूम डिमर (* 1) | |||
मैं बाहर हूं (न्यूनतम डिमर) | 1.7 | 2.2 | 2.7 | 12 ± 1.2 | 5 | 2.5 | - | -10 से +70 | 63 | वोल्टेज डिमर (* 1) | ||
| 1.7 | 2.2 | 2.7 | 12 ± 1.2 | 5 | - | 50 | -10 से +70 | 63 | वॉल्यूम डिमर (* 1) | |||
| आगत बहाव | ए | Iin1 | - | 0.40 | 0.75 | 12 ± 1.2 | 5 | 0 | -10 से +70 | 63 | रिमोट पर | |
| एमए | Iin2 | - | 1 | 12 ± 1.2 | 0 | -10 से +70 | 63 | रिमोट बंद | ||||
| आवृत्ति | kHz | Freq1 | 39 | 43 | 47 | 12 ± 1.2 | 5 | 0 | -10 से +70 | 63 | ||
| हर्ट्ज | Freq2 (कर्तव्य आवृत्ति) | 300 | 330 | 360 | 12 ± 1.2 | 5 | 2.5 | 50 | -10 से +70 | 63 | ||
| ओपन सर्किट वोल्टेज | Vrms | Vopen | 1200 | 1250 | 1500 | 10.8min। | 5 | 0 | -10 से +70 | ∞ | खुला लोड | |
| अलार्म सिग्नल | वी | वीएसटी | 4.5 | 5.0 | 5.5 | 12 ± 1.2 | 5 | 0 | -10 से +70 | ∞ | दीपक विसंगति के मामले में (* 2) | |
| - | 0 | 0.5 | 12 ± 1.2 | 5 | 0 | -10 से +70 | 63 | एक सामान्य ऑपरेशन पर (* 2) | ||||
(* 1) कृपया डिमिंग विधि के विवरण के लिए कनेक्शन आरेख देखें।
(* 2) कृपया अलार्म आउटपुट के विवरण के लिए कनेक्शन आरेख देखें।
3. अन्य विनिर्देशों
| Dimming समारोह | हाँ | |
| परिचालन तापमान | ℃ | -10 से +70 |
| भंडारण तापमान | ℃ | -30 से +85 |
| संचालन आर्द्रता अनुपात | आरएच% | 95Max |
| सुरक्षा मानक | ー | |
| वजन | जी | 20 |
| आयाम (WxDxH) | मिमी | 103x30x8 (* 3) |
| फ़्यूज़ इनपुट | हाँ | |
| रिमोट पर ／ बंद | हाँ | |
| अलार्म सिग्नल फंक्शन | हाँ | |
| शटडाउन समारोह | नहीं | |
पर सिलिकॉन कोटिंग उच्च वोल्टेज क्षेत्र | हाँ |
4. RoHs निर्देश के अनुरूप
इसका मतलब यह है कि यूरोपीय संघ के निर्देश 2002/95 / EC, सीसा, कैडमियम, पारा, हेक्सावलेंट क्रोमियम और विशिष्ट ब्रोमिन-आधारित के अनुरूप
फ्लेम रिटार्डेंट, PBB और PBDE का उपयोग नहीं किया गया है, केवल छूट वाले अनुप्रयोगों को छोड़कर।
योजक संख्या | भाग संख्या | मॉडल / सामग्री | मात्रा | टिप्पणियों | अनुशंसित कनेक्टर |
| ① | मुद्रित सर्किट बोर्ड पीसीबी | कम्पोजिट (CEM-3) | 1 | UL94V-0 t = 1.0 | ー |
| ② | इनपुट कनेक्टर CN1 | 53261-0871 | 1 | Molex Inc. | 51021-0800 |
| ③ | आउटपुट कनेक्टर CN2, CN3 | SM02 (8.0) बी बीएचएस-1-टीबी (वामो () एसएन) | 2 | JST Mfg। कं, लिमिटेड | बीएचआर-03VS -1 |
