उत्पाद विवरण:
|
| आकार: | 22.9 इंच | प्रकार: | ए-सी टीएफटी-एलसीडी, एलसीएम |
|---|---|---|---|
| चमक: | 500 cd / m c (टाइप।) | इसके विपरीत अनुपात: | 1000: 1 (टाइप।) (टीएम) |
| देखने के कोण: | 89/89/89/89 (टाइप।) (CR )10) | परिचालन मोड: | AHVA, सामान्य रूप से काला, संप्रेषणशील |
| प्रकाश स्रोत: | डब्ल्यूएलईडी, 50K घंटे, एलईडी ड्राइवर के साथ | फ्रेम रेट: | 60 हर्ट्ज |
| पैनल टच: | बिना | के लिए डिजाइन तैयार: | तनी हुई पट्टी |
| प्रमुखता देना: | auo एलसीडी स्क्रीन,auo एलसीडी डिस्प्ले |
||
1. सामान्य विवरण

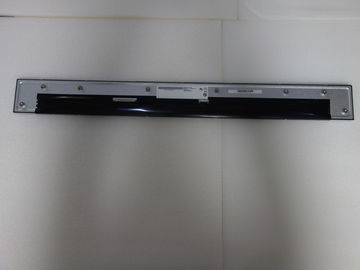

यह विनिर्देश 22.9 इंच चौड़े रंग AHVA (IPS-like) TFT-LCD मॉड्यूल G229HAN01.0 पर लागू होता है।
डिस्प्ले FHD [1920 (H) x 165 (V)] स्क्रीन फॉर्मेट और 16.7M कलर्स (ट्रू 8 बिट) को सपोर्ट करता है। सभी इनपुट सिग्नल LVDS इंटरफ़ेस के अनुकूल हैं।
2. लक्षण प्रदर्शित करें
| वस्तुओं | इकाई | विशेष विवरण |
| स्क्रीन विकर्ण | [मिमी] | 581.01 (22.9 ") |
| सक्रिय क्षेत्र | [मिमी] | 578.88 (एच) x 49.7475 (वी) |
| पिक्सेल एच एक्स वी | 1920x165 | |
| पिक्सेल पिच | [उम] | 301.5 × 301.5 |
| पिक्सेल की व्यवस्था | आरजीबी वर्टिकल स्ट्राइप | |
| प्रदर्शन प्रणाली | AHVA मोड, सामान्य रूप से काला | |
| सफेद चमक (केंद्र) | [सीडी / एम 2] | 500 सीडी / एम 2 (टाइप।) |
| इसके विपरीत अनुपात | 1000 (टाइप) | |
| प्रकाशीय प्रतिक्रिया समय | [Msec] | 25ms |
| नाममात्र इनपुट वोल्टेज VDD | [वाल्ट] | 5V (टाइप) |
| बिजली की खपत (VDD लाइन + एलईडी लाइन) | [वाट] | 7.53W |
| वजन | [ग्राम] | 460 (टाइप) |
| शारीरिक नाप | [मिमी] | 587.08 (एच) x 62.05 (वी) x10.21 (डी) टाइप |
| विद्युत इंटरफ़ेस | एकल LVDS | |
| समर्थन रंग | 16.7M रंग, सच 8 बिट | |
| सतह का उपचार | एंटी-ग्लेयर, 3 एच | |
| आरओएचएस अनुकूल | आरओएचएस अनुकूल | |
तापमान रेंज ऑपरेटिंग भंडारण (शिपिंग) | [OC] [OC] | 0 ~ 50 है -20 ~ 60 |
3.ऑप्टिकल विशेषता
| मद | इकाई | शर्तेँ | मिन। | प्रकार। | मैक्स। | ध्यान दें |
देखने का कोण | [डिग्री] | क्षैतिज (दाएं) CR> 10 (बाएं) | 89 89 | - |
| |
| कार्यक्षेत्र (ऊपर) CR> 10 (नीचे) | 89 89 | - | ||||
| इसके विपरीत अनुपात | सामान्य दिशा | 800 | 1000 | - | 3 | |
जवाब देने का समय | [Msec] | राइजिंग टाइम (TrR) | 13 |
| ||
| गिरने का समय (TrF) | 12 | |||||
| उठाना + पड़ना | 25 | |||||
रंग / गुणात्मक निर्देशांक (CIE) | लाल x | TBD | TBD | TBD |
| |
| लाल य | TBD | TBD | TBD | |||
| ग्रीन एक्स | TBD | TBD | TBD | |||
| ग्रीन वाई | TBD | TBD | TBD | |||
| ब्लू एक्स | TBD | TBD | TBD | |||
| ब्लू वाई | TBD | TBD | TBD | |||
रंग निर्देशांक (CIE) सफेद | सफेद x | TBD | TBD | TBD | ||
| सफेद वाई | TBD | TBD | TBD | |||
| केंद्रीय प्रकाश | [सीडी / एम 2] | 400 | 500 | 6 | ||
| एकरूपता एकरूपता | [%] | 70 | 75 | 7 | ||
| रंगों के सारे पहलू | % | 72 |
4. सामग्री
4.1 विषाक्तता
डिस्प्ले मॉड्यूल में कहीं भी कार्सिनोजेनिक सामग्री का उपयोग नहीं किया जाएगा। यदि विषाक्त पदार्थों का उपयोग किया जाता है, तो उन्हें जिम्मेदार एयूओ विषविज्ञानी द्वारा समीक्षा और अनुमोदित किया जाएगा।
४.२ ज्वलनशीलता
मॉड्यूल में ज्वलनशीलता ग्रेड UL94-V1 को पूरा नहीं करने वाले बिजली के घटकों सहित सभी घटक ज्वलनशीलता रेटिंग अपवाद अनुमोदन प्रक्रिया को पूरा करेंगे।
मुद्रित सर्किट बोर्ड 94-वी 1 या बेहतर सामग्री से बना होगा। वास्तविक उल ज्वलनशीलता रेटिंग मुद्रित सर्किट बोर्ड पर मुद्रित की जाएगी।
